(总体框架、功能、关键技术)

项目的技术原理:

《小型彩色无纸记录仪》是对传统彩色无纸记录仪的小型化升级产品,传统彩色无

纸记录仪一般体积要达到144mm×144mm×200mm(宽*高*长)左右,而本项目可将这一指

标缩减到96mm×96mm×85mm(宽*高*长),这是原有体积的五分之一不到,同时由于小

型化其它的技术和性能指标也得到了较大提升。

实现这些技术提升我们主要通过以下几个途径:

1、中央处理器采用Cortex-M3内核的32位高性能CPU,该芯片具有极高的集成度,可以有

效减少外围芯片的数量,如CPU集成USB-OTG接口、实时时钟RTC、大容量FLASH及SRAM等

,因此可以大大减小电路板的尺寸;

2、界面显示部分采用小尺寸高分辨率TFT彩色LCD,该LCD的分辨率达320*240与传统彩色

无纸记录仪的一样,但需要的安装空间只要前者的三分之一以内;

3、无纸记录仪的核心功能——数据记录,采用大容量串行FLASH来完成,改芯片体积小

,信号线少,可进一步减少电路板空间;

4、AD采用24位高集成度AD,有效的降低了模拟信号前端的信号调理部分的复杂程度,同时也减少了体积;

5、在以上几点的基础上,本项目优化了电路的原理和电路板结构,尽量使用小封装低功

耗元器件,尽量减小电路板的尺寸、较少电路板数量。

本项目的主要内容有一下几点:

1、在保证传统无纸记录仪功能不变的前提下,减小产品体积,以便为彩色无纸记录仪的

普及应用,在应用领域及应用场合的扩展提供客观的可行条件;

2、在实现第一点的前提下,同时在不降低性能指标的前提下,尽量降低功耗,以适应节

能环保的要求;

3、优化产品结构,降低生产工艺的复杂程度,以便能够进行规模化生产,实现彩色无纸

记录仪更大程度上的普及。

本项目的技术路线:

1、随着近几年LCD显示技术的不断进步,小尺寸高分辨率的彩色LCD已经开始普及使用

,我公司选定的3.5寸TFT彩色LCD,分辨率高达320*240,已经和彩色无纸记录仪市场普

遍使用的5.6寸LCD一样,因而可以实现显示的小型化,但分辨率不变,保持同样的表现

力和表现形式。

2、5.6寸LCD的驱动技术我公司已有多年的技术基础、3.5寸TFT彩色LCD与5.6寸的基本相

同,软件可以很好的移植到3.5寸的上来。

3、CPU采用Cortex-M3内核的32位高性能CPU,该芯片具有极高的集成度,可以有效减少

外围芯片的数量,如CPU集成USB-OTG接口、实时时钟RTC、大容量FLASH及SRAM等,因此

可以大大减小电路板的尺寸。

4、无纸记录仪的核心功能——数据记录,采用大容量串行FLASH来完成,该芯片体积小

,信号线少,可进一步减少电路板空间。

5、AD采用24位高集成度AD,有效的降低了模拟信号前端的信号调理部分的复杂程度,同

时也减少了体积。

6、传统彩色无纸记录仪的电路硬件结构一般由:CPU主板、总线母板、若干采集板、若

IO输出板、电源板、通讯板等组成,根据配置的不同,一个产品的电路板至少七八块

,而本项目通过结构优化,将个功能模块有效整合,使得整个产品的电路板结构大大简

化,标准配置的产品四块电路板即可。

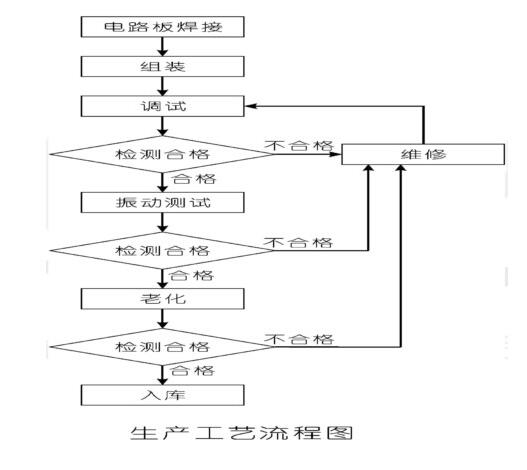

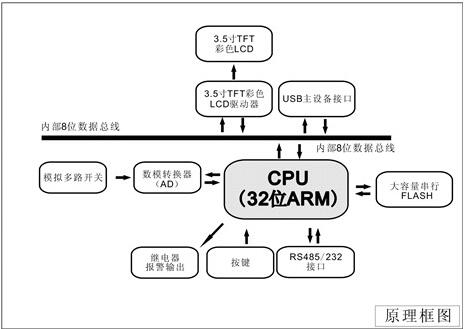

本项目的原理框图如下:
